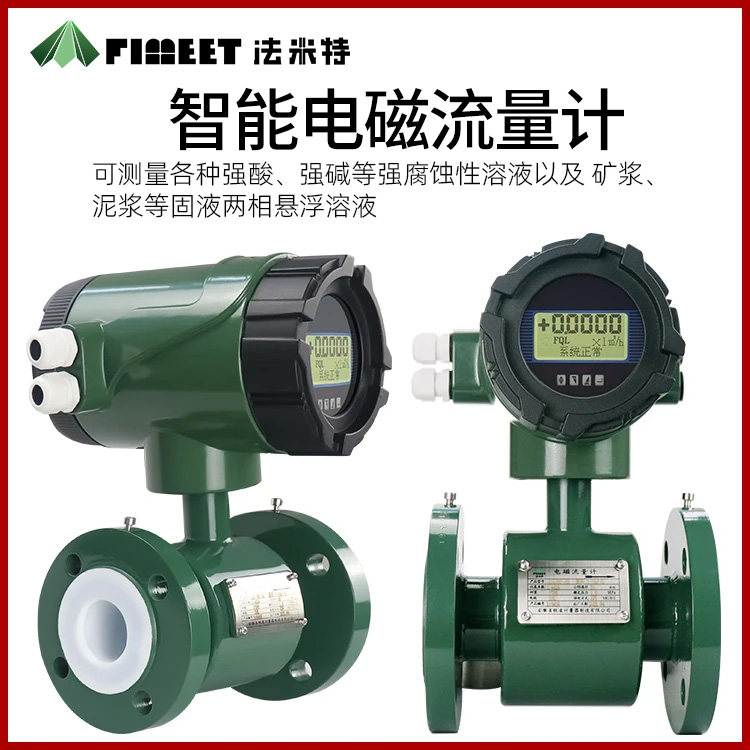

电磁流量计的信号线应该如何连接

电磁流量计信号线接线需根据信号类型（如4-20mA、RS485、脉冲）连接至对应端子，并确保正确接地和屏蔽，‌具体方法需参考设备说明书‌，以避免干扰或损坏。‌‌

信号线类型与接线方法

电磁流量计信号线主要包括模拟输出、数字通讯和脉冲输出三类，接线端子通常标注于变送器或接线盒上：

‌4-20mA模拟信号‌：用于连续流量输出。

正极接“AOUT”或“ICOUT”端子，负极接“ACOM”或“ICOM”端子。‌‌

负载阻抗需≤500Ω，无需外部供电。‌‌

‌RS485通讯信号‌：用于远程数据传输。

“TRX+”接“T+”或“TSR+”，“TRX-”接“T-”或“TSR-”。‌‌

使用屏蔽双绞线，屏蔽层单端接地。‌‌

‌脉冲/频率信号‌：用于流量累计或事件触发。

正极接“POUT”或“PUL”端子，负极接“PCOM”或“PCOM”端子。‌‌

通用接线步骤与注意事项

‌接线步骤‌：

先连接传感器和变送器的接地线至共同接地点。‌‌

按信号类型连接对应端子，避免与电源线并行。‌‌

检查所有连接是否牢固，使用万用表测试电阻。‌‌

‌关键注意事项‌：

‌接地要求‌：接地电阻＜10Ω，使用≥1.6mm²铜线。‌‌

‌屏蔽处理‌：长距离信号线需用屏蔽电缆，两端接地。‌‌

‌极性区分‌：严格区分正负极，错误连接可能导致设备损坏。‌‌

‌环境防护‌：信号线避免强磁场或高温，必要时用保护管。‌‌
