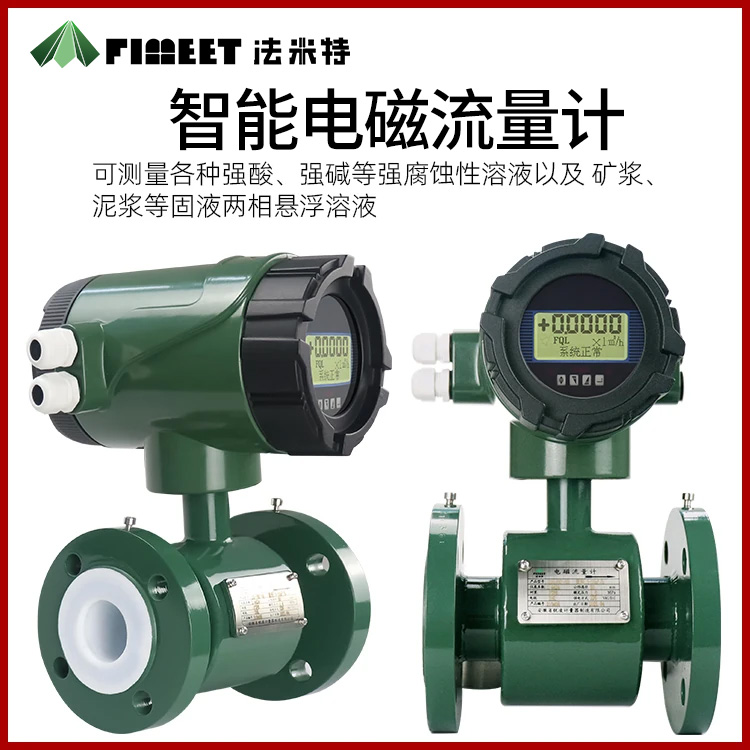

一体式电磁流量计接线端子说明

‌

1. 电源端子‌

‌L1/L2（或L/N）‌：接入220V或24V交流电源，火线接L1（或L），零线接L2（或N），部分型号需通过FUSE端子连接保险丝（1A规格）‌。

‌2. 信号输出端子‌

‌I+与COM‌：用于4-20mA电流信号输出，I+为信号正极，COM为公共接地端‌。

‌P+与COM‌：频率/脉冲信号输出，P+为脉冲正极，COM为公共接地端，支持双向流量计量‌。

‌3. 报警输出端子‌

‌AL与COM‌：下限报警输出，AL为报警信号端，COM为报警接地端‌。

‌AH与COM‌：上限报警输出，AH为报警信号端，COM为报警接地端‌。

‌4. 通讯端子‌

‌T+与T-‌：支持RS485通讯协议，用于数据传输与远程监控，部分型号需另接G（RS232通讯地）‌。

‌5. 信号线与屏蔽线处理‌

‌传感器信号线‌：通常为双绞屏蔽线，屏蔽层需接SGND端子（信号地），信号线分别接SIG1/SIG2端子（电极信号输入）‌。

‌励磁线‌：部分分体式设计需接EXT+和EXT-端子（励磁电流输入），但一体式通常已内置集成‌。

‌接线注意事项‌

‌电源匹配‌：确认电源电压与流量计额定电压一致，避免误接导致设备损坏‌。

‌信号屏蔽‌：使用屏蔽线并确保接地良好，减少电磁干扰对信号稳定性的影响‌。

‌极性要求‌：电流/脉冲信号需严格区分正负极，反向接线可能导致数据异常‌。

‌参考接线图‌：不同型号端子布局可能略有差异，操作前需查阅设备手册或实物接线图‌。

通过上述端子说明与规范操作，可确保法米特一体式电磁流量计稳定运行并准确传输数据。
