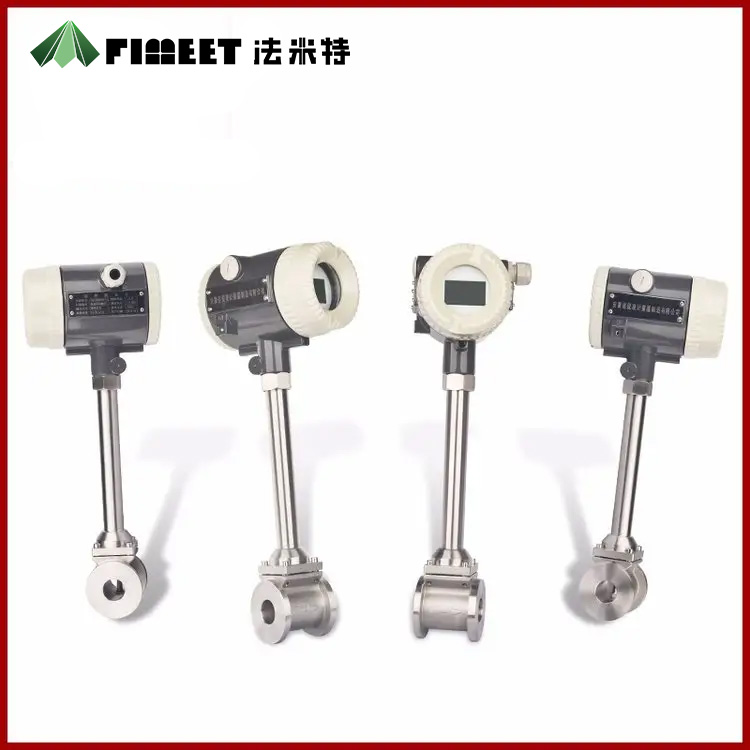

法米特涡街流量计安装前后尺寸

法米特涡街流量计安装前后直管段的核心要求为：上游直管段长度需15D-50D（常规工况）或≥10D（加装整流器时），下游直管段需≥5D‌。‌

具体说明如下：

‌常规安装要求‌

根据HG20507-2014《自动化仪表选型设计规范》：

‌上游直管段‌：通常为管道直径的15倍至50倍（15D-50D）。

‌下游直管段‌：不小于5倍管道直径（≥5D）。

示例：若流量计口径为100mm（对应D=100mm），则上游直管段需1.5m-5m，下游需0.5m。

‌加装整流器时的特殊要求‌

若上游安装整流器（流动调整器），则：

‌上游直管段‌可缩短至≥10D。

‌下游直管段‌仍保持≥5D。

适用场景：当现场直管段长度不足时，通过整流器改善流态，但需注意增加安装成本。

‌辅助安装规范‌

避免上游存在阀门、泵等干扰源，若无法避开，调节阀应安装在下游≥10D处。

管道内径需与流量计表体内径匹配（误差≤±5%），且安装需保证同轴度（偏差＜0.05D）。

其他注意事项可进一步参考GB 50093-2013或SH/T 3104-2013等规范。
